Militär

Die besten Flugabwehrsysteme

IRIS-T SLM

Das IRIS-T SLM (IRIS-T Surface Launched Medium) ist ein vom deutschen Unternehmen Diehl Defence entwickeltes Flugabwehrsystem.

Das Luftverteidigungssystem nutzt die leistungsgesteigerte Abfangrakete IRIS-T SL, die über einen verbesserten Feststoffraketenmotor verfügt. Hinzu kommen die Möglichkeit der Zieldatenaktualisierung während des Fluges über Datenlink sowie die Zieleinweisung mittels GPS. Im Endanflug erfolgt die Zielerfassung durch den bereits erfolgreich erprobten Infrarotsuchkopf, der Störresistenz gegen aktive und passive Gegenmaßnahmen besitzen soll und über ein hochauflösendes Bildverarbeitungssystem, dass zwischen Gegenmaßnahmen wie Leuchtraketen, Blendlasern und dem Ziel unterscheiden kann.

Besonderheiten dieses Systems sind die Allwetterfähigkeit sowie der Plug-and-Fight-Aufbau, wodurch sich die Komponenten - etwa zusätzliche Starteinheiten - je nach Bedarf zusammenstellen lassen.

Alle Komponenten sind auf standardisierten 20-Fuß-ISO-Containerrahmen integriert und lassen sich somit auf den verschiedensten Fahrzeugen installieren oder transportieren. Zudem ist durch diese Containerlösung der problemlose Transport etwa auf Schiffen, Eisenbahnwaggons oder in Flugzeugen (z.B. C-130 Hercules) möglich.

Batterie
  • 1 Transport Start FahrzeugTransporter Erector Launcher (TEL)
  • 1 MultifunktionsradarMulti Function Radar (MFR)
  • 1 Taktische OperationszentraleTactical Operations Center (TOC)
  • 1 Transport- und LadefahrzeugTransport and Loading Vehicle (TLV)
Starteinheit

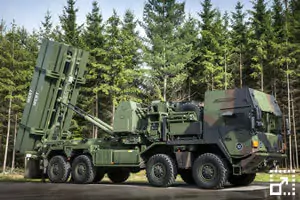

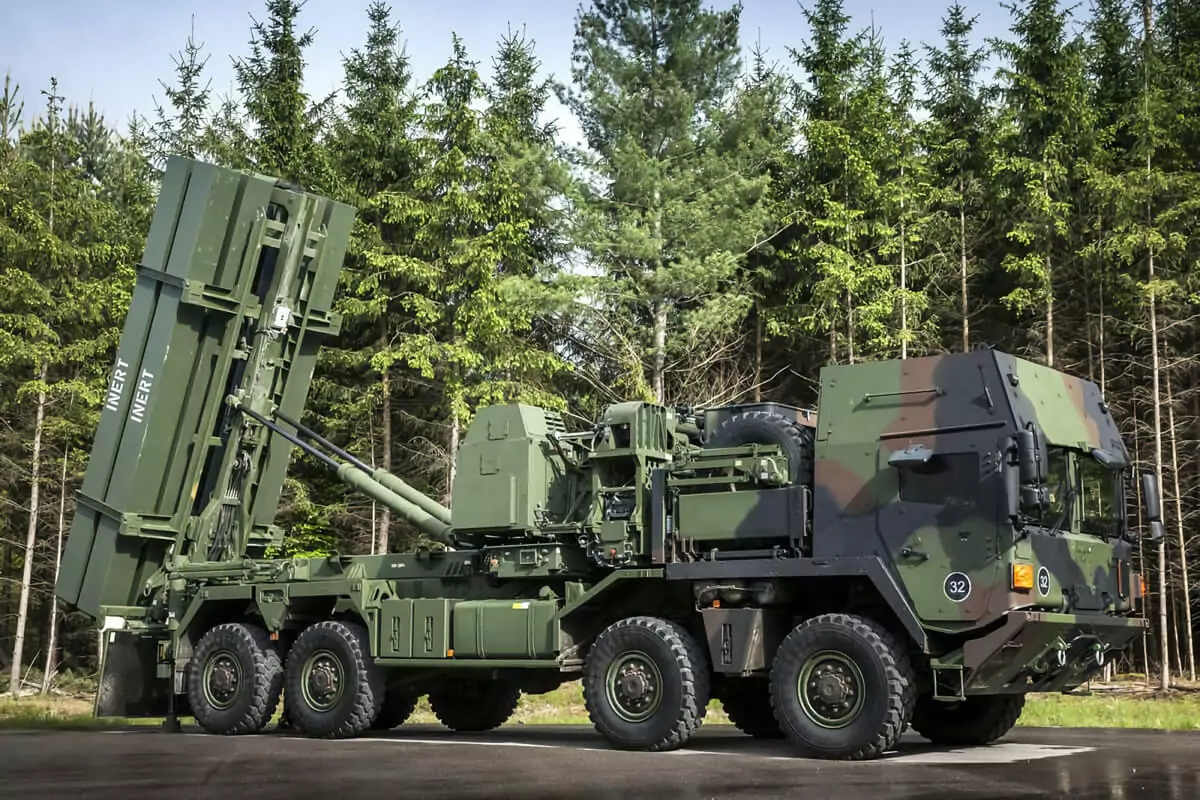

Das Startsystem ist auf dem hochmobilen LKW-Fahrgestell MAN SX45 8×8 montiert und fasst 2 Stapel mit jeweils 4 auswechselbaren Startkanister, die am Ende der Starteinheit vertikal aufgestellt und so in Feuerstellung gebracht werden.

Radar

Das Multifunktionsradar TRML-4D von Hensoldt wird zur Luftraumüberwachung eingesetzt und stellt gleichzeitig die Zielerfassung und Zielverfolgung sicher. Es hat eine Active Electronically Scanned Array Antenne mit Galliumnitrid (GaN) Leistungsverstärker, moduliert zeitgleich mehrere digital geformte Strahlen und ist für die Luftzielerkennung im Nah- und Fernbereich sowie für die zeitgleiche Waffenzuweisung konzipiert. Das Radar ist in der Lage, verschiedene Arten von Luftzielen zu erkennen, zu verfolgen und zu klassifizieren, wobei der Schwerpunkt auf kleinen, schnellen und niedrig fliegenden und/oder manövrierenden Marschflugkörpern und Flugzeugen sowie schwebenden Hubschraubern liegt. Es kann Ziele mit einem minimalen Radarquerschnitt vom 0,01 m² erfassen und begleiten. Die Reichweite beträgt 250 km bei einer maximalen Einsatzhöhe von 30 km. Ein Ziel von der Größe eines Kampfflugzeuges kann auf eine Distanz von rund 120 km erfasst werden. Die Erfassungsreichweite für eine überschallschnelle Rakete beträgt rund 60 km. Zeitgleich können bis zu 1.500 Ziele im 3D-Modus begleitet werden.

Anmerkungen

Nach der Invasion Russlands in der Ukraine, wurde die Lieferung des Systems von der deutschen Regierung Anfang Juni 2022 genehmigt und im Oktober 2022 das erste an die Ukraine übergeben.

Im April 2023 wurde bekannt gegeben, dass ein zweites System an die Ukraine geliefert wurde.

Nutzer

Egypt • Sweden • Ukraine

IRIS-T SLM
Allgemeine Informationen
Entwurfsland Deutschland
HerstellerDiehl Defence
Entwicklung2007 - heute
Produktion2022 - heute
Einführung2022
Abwehr von• Marschflugkörper (Cruise Missile)
• Kurzstreckenrakete (SRBM)
• Flugzeug
• Hubschrauber
• Drohne
Preis pro Batterieca. € 128 Mio ($ 140 Mio)
Technische Daten:  Abfangrakete
Flugkörper Ø127 mm (5.00 in)
Flugkörperlänge3,00 m (9.84 ft)
Flugkörpergewicht89 kg (196 lbs)
Dienstgipfelhöhe20.000 m (65.617 ft)
Einsatzbereichbis 40 km (up to 25 mi)
GeschwindigkeitMach 3 / 3.704 km/h (2,302 mph)
ZielführungInfrared Homing (IRH)
Lenkung• Inertial Navigation System (INS)
• 2-way Data Link
• GPS
Zielortung• Infrared seeker (IR)
Gefechtskopf11,4 kg Splittergefechtskopf (HE-FRAG)
Zünder• Aufschlagssensor
• aktive Radarnäherung
Technische Daten:  Radar
TRML-4D• Multi Function Radar (MFR)
• AESA 4D
• C-Band Radar
• Bereich 4 GHz - 8 GHz (G-Band)
• Erfassungsbereich bis 250 km
Anzahl Abfangraketen
Starteinheit8
Batterie8 bei 1 Starteinheit (TEL)
