Militär

Die besten Kampfhubschrauber

AH-64

Der AH-64 Apache ist ein schwerer Kampfhubschrauber. Er wurde speziell aufgrund von geänderten Einsatzerfordernisse entwickelt und um den AH-1 abzulösen.

Seit den späten 1980er Jahren plante die U.S. Army eine Reihe von Nachrüstungen für ihre AH-64A. Im Mittelpunkt der Aufrüstung stand das Feuerleitradar APG-78 Longbow, das mit den neuen AGM-114L Hellfire Raketen verbunden ist. Im Laufe des Jahres 1992 wurden vier AH-64A auf das neue Radar umgerüstet, die als Proof-of-Concept-Hubschrauber für eine Variante mit der Bezeichnung AH-64D dienen sollten. Die Bezeichnungen AH-64B und AH-64C für Zwischenvarianten wurden später fallen gelassen, so dass der AH-64D Apache Longbow die zweite einsatzfähige Version wurde.

Der Longbow ist leicht an der am Mast montierten Antenne für sein Radar zu erkennen. Damit kann die AGM-114L in einem autonomen Fire-and-Forget-Modus abgefeuert werden, während die rein lasergelenkten Varianten der Hellfire eine externe Kennzeichnung oder den Einsatz in Verbindung mit dem TADS erfordert und somit eine Waffe mit Sichtkontakt ist. Das APG-78-Radar kann 12 Ziele gleichzeitig erkennen, klassifizieren und priorisieren und durch Nebel oder Rauch hindurchsehen, die derzeit Infrarot- oder TV-Sensoren behindern.

Die Version AH-64D zeichnet sich außerdem durch Verbesserungen in den Bereichen Zielerfassung, Gefechtsführung, Cockpit, Kommunikation, Waffen und Navigationssysteme aus. Der vordere Avionikschacht wurde vergrößert, und die Fahrwerksverkleidungen wurden nach vorne verlängert, um einen Teil der neuen Ausrüstung unterzubringen.

Der Hubschrauber ist mit einer 30 mm Maschinenkanone (M230 Chain Gun) bewaffnet, die in einer Waffenstation (M139) unter dem Rumpf montierten ist. Er verfügt über sechs Hardpoints (jeweils zwei unter und eine Befestigung am Ende der Seitenflügel), an denen je nach Einsatzanforderung verschiedene Waffenkombinationen angebracht werden können.

Der AH-64E Apache Guardian ist die neueste Version des Apache. Bis 2012 wurde er als AH-64D Block III bezeichnet. Er verfügt über eine Reihe von Verbesserungen und Upgrades, darunter stärkere Triebwerke und ein verbessertes Getriebe. Dieser Version kann auch mit einem aktualisierten Longbow-Feuerleitradar ausgestattet werden. Die U.S. Army plant, insgesamt 634 AH-64D auf AH-64E-Standard aufzurüsten.

Bewaffnung  AH-64D
Bordkanone
1 xFlächenwaffensystem (AWS) M139
• 30 mm Maschinenkanone M230 Chain Gun
• M789 HEDP (High Explosive Dual Purpose)
• M799 HEI (High Explosive Incendiary)
• 1.200 Schuss nur Bordkanone
• 750 Schuss mit Raketenbewaffnung
Anti-Radar-Rakete
2 xLenkwaffenaufhängungen LAU-7/A
• 1 Anti-radiation Missile (ARM) AGM-122 Sidearm (passives Radar)
Luft-Luft-Rakete
2 xLenkwaffenaufhängungen LAU-7/A
• 1 Air-to-air Missile (AAM) AIM-9L Sidewinder (Infrarot)
4 xLenkwaffenaufhängungen
• 2 Air-to-air Missile (AAM) AIM-92 Stinger (Infrarot)
Luft-Boden-Rakete (ungelenkt)
4 x70 mm Rohrstartbehälter M158A1 (LAU-68/A)
• 7 Air-to-surface Missile (ASM) Hydra 70
4 x70 mm Rohrstartbehälter M261 (LAU-261)
• 19 Air-to-surface Missile (ASM) Hydra 70
Panzerabwehrlenkrakete
4 xLenkwaffenaufhängungen M299
• 4 Anti-tank guided Missile (ATGM) AGM-114F/N Hellfire (Laser / Radar)
Selbstverteidigung  AH-64D
Aktive Maßnahmen
1 xInfrarot-Lenkwaffenstörsystem (IRCM) AN/ALQ-144(V)3 "disco light"
Aktive Maßnahmen
4 x36 mm Täuschkörper-Wurfsysteme (TACDS) AN/ALE-47
• 30 Radarreflektoren (Chaff Cartridge) CCU-136A/A
Passive Maßnahmen
2 xHover IR Suppression System (HIRSS)
4 xRadar-Warnempfänger (RWR) AN/APR-39B(V)2
4 xRaketenanflug-Warnsensor (MAWS) AN/AAR-47-MWU
Nutzer

Australia (AH-64E) • Egypt (AH-64A, AH-64D, AH-64E) • Greece (AH-64A+, AH-64D) • India (AH-64E) • Indonesia (AH-64E) • Irak (AH-64E) • Israel (AH-64A, AH-64D, upgrade AH-64E planed) • Japan (AH-64D-JP) • Kuwait (AH-64D) • Morocco (AH-64E) • Netherlands (AH-64E) • Qatar (AH-64E) • Saudi Arabia (AH-64A, AH-64E) • Singapore (AH-64D) • South Korea (AH-64E) • Taiwan (AH-64E) • United Arab Emirates (AH-64D) • United Kingdom (AH-64) • U.S. Army (AH-64E)

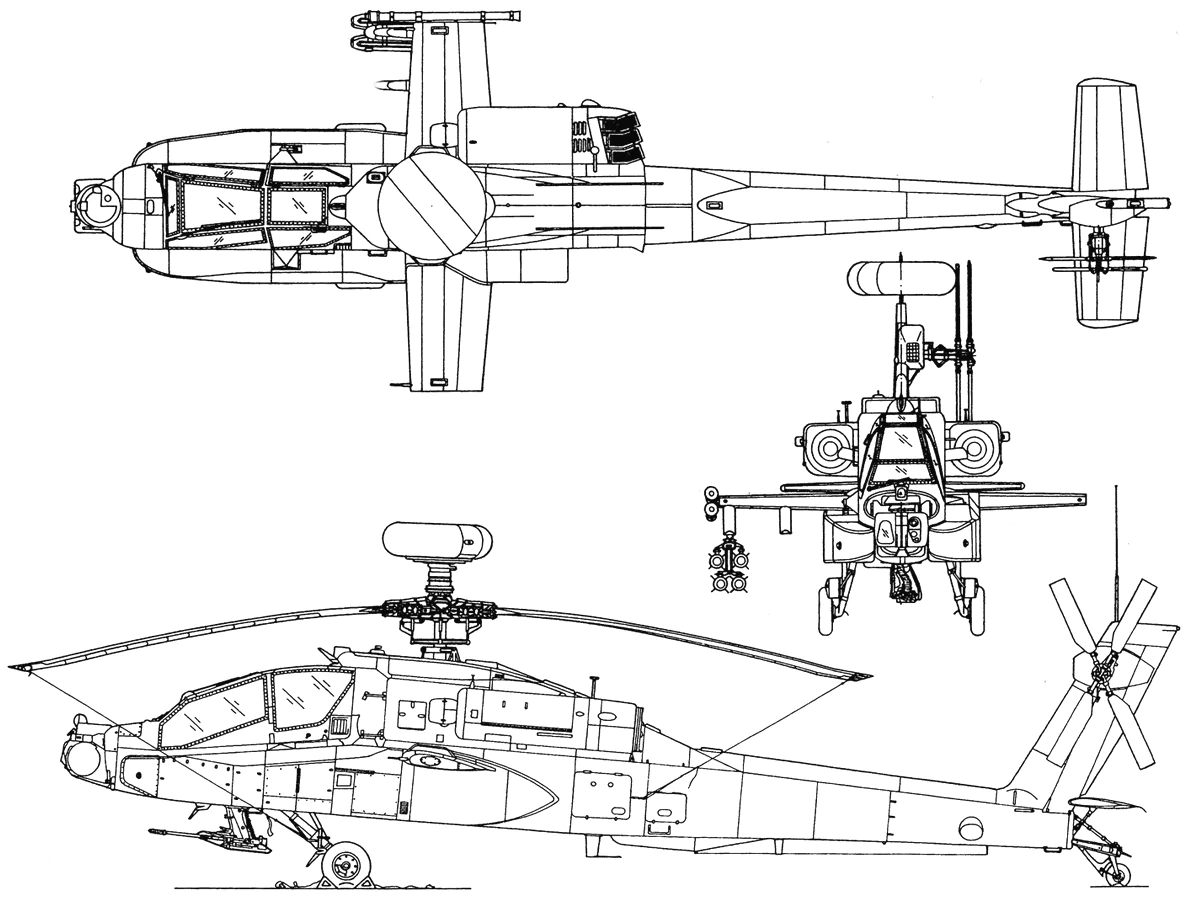

AH-64D Apache Longbow
Allgemeine Informationen
Entwurfsland Vereinigte Staaten
HerstellerBoing Defense and Space Group
Erstflug30 September 1975
Produktion1975 - heute
Einführung1986
TypSchwerer Kampfhubschrauber
Gebaute Anzahl≈ 2.400 (Stand: April 2020)
Stückpreis
AH-64A
ca. € 27,6 Mio ($ 30,0 Mio)
AH-64D
ca. € 66,5 Mio ($ 65,0 Mio)
AH-64E
ca. € 78,1 Mio ($ 85,0 Mio)
Technische Daten:  AH-64D
Höhe3,87 m (12.70 ft)
Länge17,73 m (58.17 ft)
Rotor Ø14,63 m (47.99 ft)
Leergewicht5.165 kg (11,387 lbs)
Externe Zuladung1.540 kg (3,395 lbs)
max. Startgewicht10.433 kg (23,000 lbs)
Antrieb2 x General Electric T700-GE-701C
• Wellenturbine (Turboprop-Triebwerk)
• je 1.967 PS (1.447 kW)
Kraftstoff1.110 Liter (291 gallons)
Steigrate7,5 m/s (1,476 ft/min)
Dienstgipfelhöhe6.100 m (20,000 ft)
Marschgeschw.265 km/h (143 kn)
Höchstgeschw.293 km/h (158 kn)
Reichweite480 km (298 mi)
Überführung1.896 km (1,178 mi)
max. Einsatzzeit2 h 30 min
Besatzung1 Pilot
1 Waffensystemoffizier (WSO)
Versionen
AH-64A Apache
AH-64B ApacheDropped by U.S. Army
AH-64C ApacheDropped by U.S. Army
AH-64D Apache LongbowUpgraded AH-64A
AH-64E Apache Guardianpgraded AH-64D
AH-64FUpgrade concept from Boing

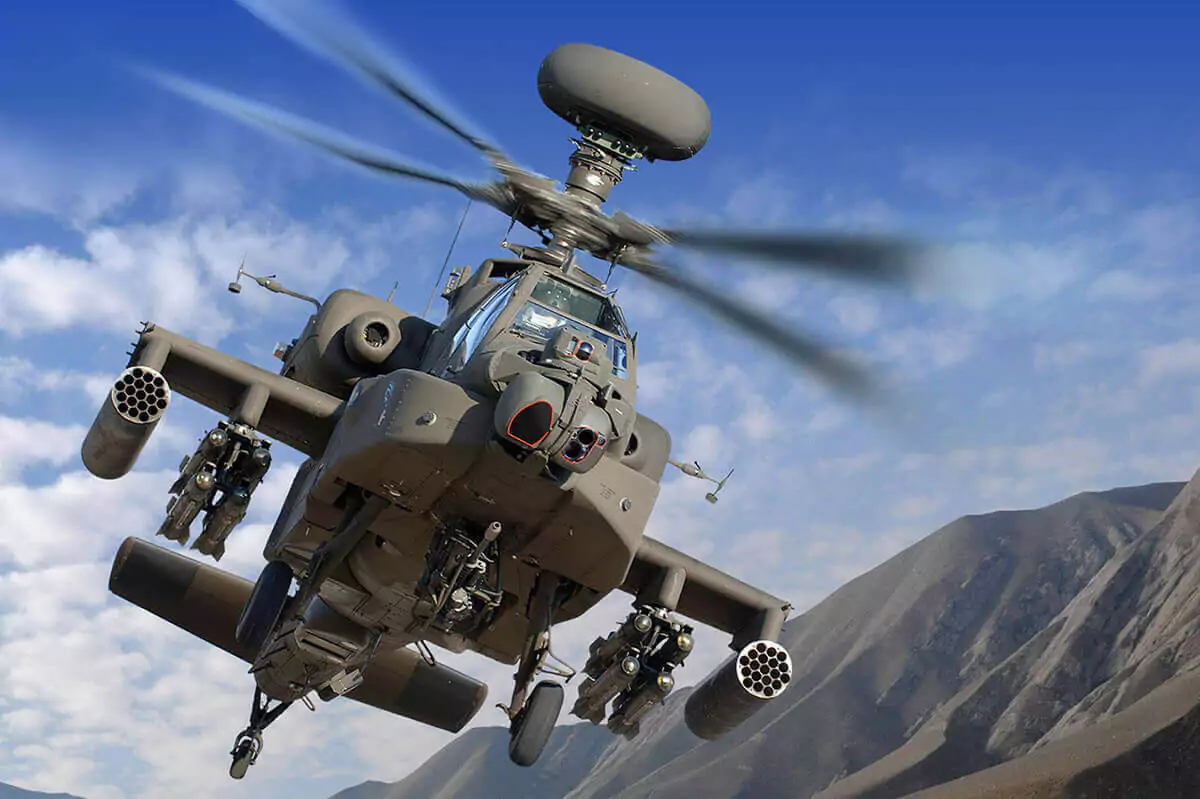

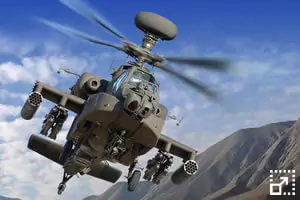

AH-64D Apache Longbow
