Skjold

Skjold

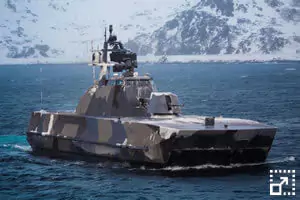

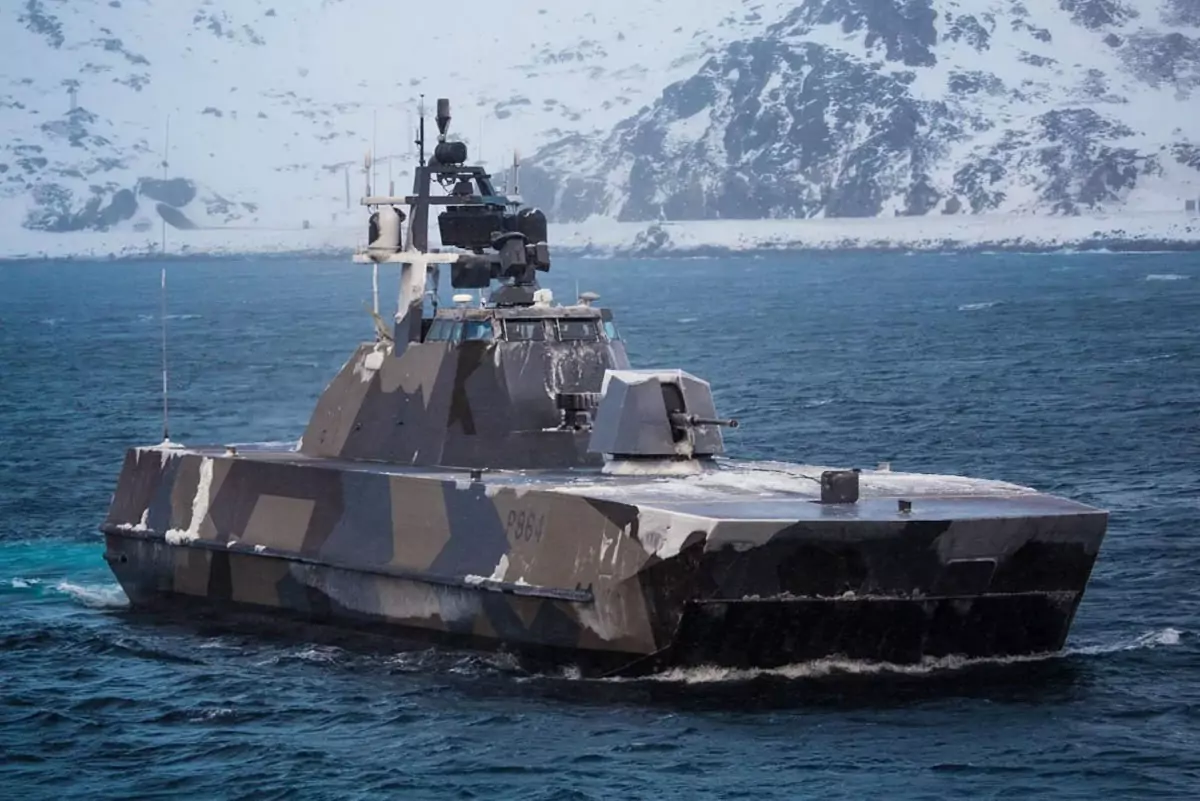

Die Korvetten der Skjold Klasse von der norwegischen Marine haben wegen ihrem Stealth-Design und ihrer Höchstgeschwindigkeit von 60 Knoten (110 km/h) große internationale Aufmerksamkeit erregt.

Um die Tarnkappenfähigkeit zu gewährleisten, wurden in den tragenden Strukturen über weite Bereiche des Schiffes echofreie Beschichtungen aus radarabsorbierenden Materialien verwendet. Diese Strategie führt zu einer erheblichen Gewichtseinsparung im Vergleich zur herkömmlichen Bauweise. Das Schiffsprofil hat ein facettenreiches Erscheinungsbild ohne rechtwinklige Strukturen und mit nur wenigen Ausrichtungen der reflektierenden Platten. Türen und Luken schließen bündig mit der Oberfläche ab, und die Fenster sind bündig ohne sichtbaren Süllrand (Rand der Fensteröffnung) und mit radarreflektierenden Blenden versehen.

Der Auftrieb wird während der Fahrt durch ein Luftkissen zwischen den beiden starren katamaranartigen Rümpfen verstärkt. Dies bietet eine alternative Lösung für den Kompromiss zwischen Gleitrumpf und Kegelrumpf. Außerdem reduziert das Luftkissen den Wellenschlag bei hohen Geschwindigkeiten und bietet gleichzeitig ein flaches Gleitprofil mit geringem Widerstand an der Wasserlinie.

Das Vorderdeck wurde verstärkt, um ein 76 mm Marinegeschütz 76/62 Super Rapid einbauen zu können, dass je nach Munition eine maximale Feuerreichweite von bis zu 40 km hat. Die Munition umfasst panzerbrechende, Brand- und Splittergeschosse, womit Oberflächenziele, Kriegsschiffe, Luftziele und sogar ankommende Raketen bekämpfen werden können.

Die Hauptbewaffnung besteht aus zwei Lenkflugkörper-Abschussanlagen mit jeweils vier Schiffsabwehrraketen (AShM) Naval Strike Missile (NSM).

Als letztes Mittel der Verteidigung gegen Seezielflugkörper und zur Nachbereichsverteidigung verfügen die Korvetten über eine ferngesteuerte Waffenstationen (RCWS) Protector RS4 Naval mit einem 12,7 mm (.50) Maschinengewehr.

Bewaffnung

1 x	76 mm Lightweight Naval Gun 76/62 Super Rapid
2 x	Guided Missile Launching System (GMLS) mit je 4 Startern • Anti-ship Missile (AShM) Naval Strike Missile (range 200 km)
1 x	Remote-controlled Weapon Station (RCWS) Protector RS4 Naval • 12,7 mm (.50) Machine Gun Browning M2HB (range 1,8 km)

Sensoren

MRR-3D-NG	3D/2D Multi Function Radar (MFR)	C Band
Scanter 6000	2D Multi Function Radar (MFR)	X Band
Ceros 200	Fire Control Radar (FCR) for for the main canon	J Band

Führungs- und elektronische Kampfführungssysteme

CS-3701	Electronic Support Measures (ESM) System
Vigy 20	Opto-electronic Observation System (OETS)

Allgemeine Informationen

Entwurfsland	Norwegen
Bauwerft	Umoe Mandal Mandal, Norway
Bauzeitraum	1997 - 2012
Stapellauf Typschiff	22.09.1998
Indienststellung	1999 - 2012
Geplant	6
Fertiggestellt	6
Aktiv	6
Schiffsklasse	Korvette (FFL)
Einsatzbereich	Surface Warfare (SuW)
Stückpreis	ca. € 115 Mio ($ 125 Mio)

Technische Daten

Breite	13,50 m (44.29 ft)
Länge	47,50 m (155.84 ft)
Tiefgang	1,00 m (3.28 ft)
Verdrängung	274 t (270 L/T)
Marschfahrt	2 x Gasturbinen • Pratt & Whitney ST18M • 2.000 kW (2.719 PS)
Leistung insgesamt	4.000 kw (5.348 PS)
Höchstfahrt	2 x Gasturbinen • Pratt & Whitney ST18M • 2.000 kW (2.719 PS) 2 x Gasturbinen • Pratt & Whitney ST40M • 4.547 kW (6.182 PS)
Leistung insgesamt	13.094 kw (17.803 PS)
Antriebsart	2 x Waterjets Rolls-Royce S-80
Antriebskonzept	COGAG (Combined Gas and Gas)
Geschwindigkeit	60 kn / 111,1 km/h (69 mph)
Reichweite	810 sm / 1.500 km (994 mi)
Schiffsbesatzung	16
Flugpersonal	nein
Flugdeck / Hanger	nein / nein
Hubschrauber	nein

Einheiten

Hull No	Name	Laid down	Launched	In service	Responsibility	Country
P960	Skjold	04.08.1997	22.09.1998	17.04.1999	SuW	Royal Norwegian Navy
P961	Storm	02.10.2005	01.11.2006	09.09.2010	SuW	Royal Norwegian Navy
P962	Skudd	04.03.2006	30.04.3007	28.10.2010	SuW	Royal Norwegian Navy
P963	Steil	11.10.2006	15.01.2008	30.06.2011	SuW	Royal Norwegian Navy
P964	Glimt	??.05.2007	05.05.2007	04.03.2012	SuW	Royal Norwegian Navy
P965	Gnist	??.12.2007	14.12.2007	19.11.2012	SuW	Royal Norwegian Navy
