Alvaro de Bazan

Alvaro de Bazan

Die Alvaro de Bazan Klasse sind Fregatten zur Luftraumverteidigung, die speziell für Geleitschutzaufgaben entwickelt wurde. Spanien wollte ein technologisch fortschrittliches Kriegsschiff schaffen, das auch einen hohen Grad an nationaler industrieller Leistung aufweist.

In Bezug auf Verdrängung und Feuerkraft sind die Schiffe eher mit Zerstörern vergleichbar. Tatsächlich haben sie viele Gemeinsamkeiten mit den niederländischen Flugabwehr-Zerstörern (DDH) der De Zeven Provincien Klasse.

Die Schiffe sind mit dem Aegis Kampfsystem ausgestattet. Dies macht sie zu einem wichtigen Bestandteil innerhalb von der U.S. Navy geführten Flottenverbänden, da sie unkompliziert und nutzbringend in den Schutz von Trägerkampfgruppen, amphibischen Operationen oder Handelsschiffskonvois eingebunden werden können.

Die Fregatten haben einen Hangar, in dem ein Hubschrauber vom Typ Sikorsky SH-60B Seahawk oder ähnlicher Hubschrauber untergebracht werden kann. Dieser wird für Such- und Rettungseinsätze oder Versorgungseinsätze eingesetzt.

Bewaffnung

1 x	127 mm Lightweight Naval Gun L/54 Mk 45 Mod 2
1 x	Vertical Launching System (VLS) Mk 41 Mod 0 with 48 cells • Surface-to-air Missile (SAM) RIM-66M-5 SM-2MR Block IIIB (range 280 km) • Surface-to-air Missile (SAM) RIM-162 Mk 41 Evolved Sea Sparrow (range 50 km)
2 x	Guided Missile Launching System (GMLS) Mk 141 each with 4 canister • Anti-ship Missile (AShM) AGM-84L (Block II) Harpoon (range 280 km)
1 x	Close-in Weapon System (CIWS) Meroka 2B • Gatling Autocanon 12 x 20 mm (range 2 km)
2 x	Machine Gun System (MGS) • 25 mm Autocannon (ATC) Mk 38 Mod 1 Bushmaster
4 x	Torpedo Launching System (TLS) Mk 32 Mod 9 each with 2 tubes • Torpedo Mk 46 Mod 5

Sensoren

AN/SPY-1D	3D PESA Multi Function Radar (MFR)	S-Band
SPS-67(V)4	2D Air/Surface Search Radar	C-Band
AN/SPG-62	Fire Control Radar (FCR)	X-Band
DE1160 LF	Towed active/passive Variable Depth Sonar (VDS)

Führungs- und elektronische Kampfführungssysteme

Aegis	Aegis Combat System (ACS), Baseline 5.3
Aegis	Aegis Combat System (ACS), Baseline 7.1 only F105
Mk 160	Fire Control System (FCR) for main Gun L/54 Mk 45
AN/SQQ-28	Shipboard Anti-submarine Warfare Combat System (LAMPS III)
SLQ-380	Electronic Countermeasures System (ECM)

Abwehrsysteme

Mk 9500	Interceptor
Mk 36 SRBOC	Decoy Launching System (DLS)
AN/SLQ-25 Nixie	Towed active acoustic array

Allgemeine Informationen

Entwurfsland	Spanien
Bauwerft	Navantia Ferrol, Spain
Bauzeitraum	1999 - 2012
Stapellauf Typschiff	31. Oktober 2000
Indienststellung	2002 - 2012
Geplant	6
Fertiggestellt	5
Aktiv	5
Annulliert	1
Schiffsklasse	Lenkwaffenfregatte (FFG)
Einsatzbereich	Anti-Air Warfare (AAW) Surface Warfare (SuW)
Stückpreis	ca. € 414 Mio ($ 453 Mio) F101 - F104 ca. € 761 Mio ($ 834 Mio) F105

Technische Daten

Breite	18,60 m (61.02 ft)
Länge	146,70 m (481.30 ft)
Tiefgang	4,75 m (15.58 ft)
Verdrängung	6.494 t (6,391 L/T)
Marschfahrt	2 x Dieselmotorn • Caterpillar 3600 • 16 Zylinder • 5.650 kW (7.682 PS)
Leistung insgesamt	11.300 kw (15.364 PS)
Höchstfahrt	2 x Gasturbinen • General Electric LM2500 • 16-stufiger Verdichter • 17.395 kW (23.650 PS)
Leistung insgesamt	46.090 kw (62.664 PS)
Antriebsart	2 x Wellen / Propeller
Antriebskonzept	CODOG (Combined Diesel or Gas)
Geschwindigkeit	28 kn / 51,9 km/h (32.3 mph)
Reichweite	4.482 sm / 8.300 km (5,157 mi)
Schiffsbesatzung	201 (250 maximal)
Flugpersonal	14
Flugdeck / Hanger	ja / ja
Hubschrauber	1 x SH-60B Seahawk

Einheiten

Hull No	Name	Laid down	Launched	In service	Responsibility	Country	Note
F101	Álvaro de Bazán		31.10.2000	19.09.2002	AAW/SuW	Spanish Navy
F102	Almirante Juan de Borbón		28.02.2002	03.12.2003	AAW/SuW	Spanish Navy
F103	Blas de Lezo		16.05.2003	16.12.2004	AAW/SuW	Spanish Navy

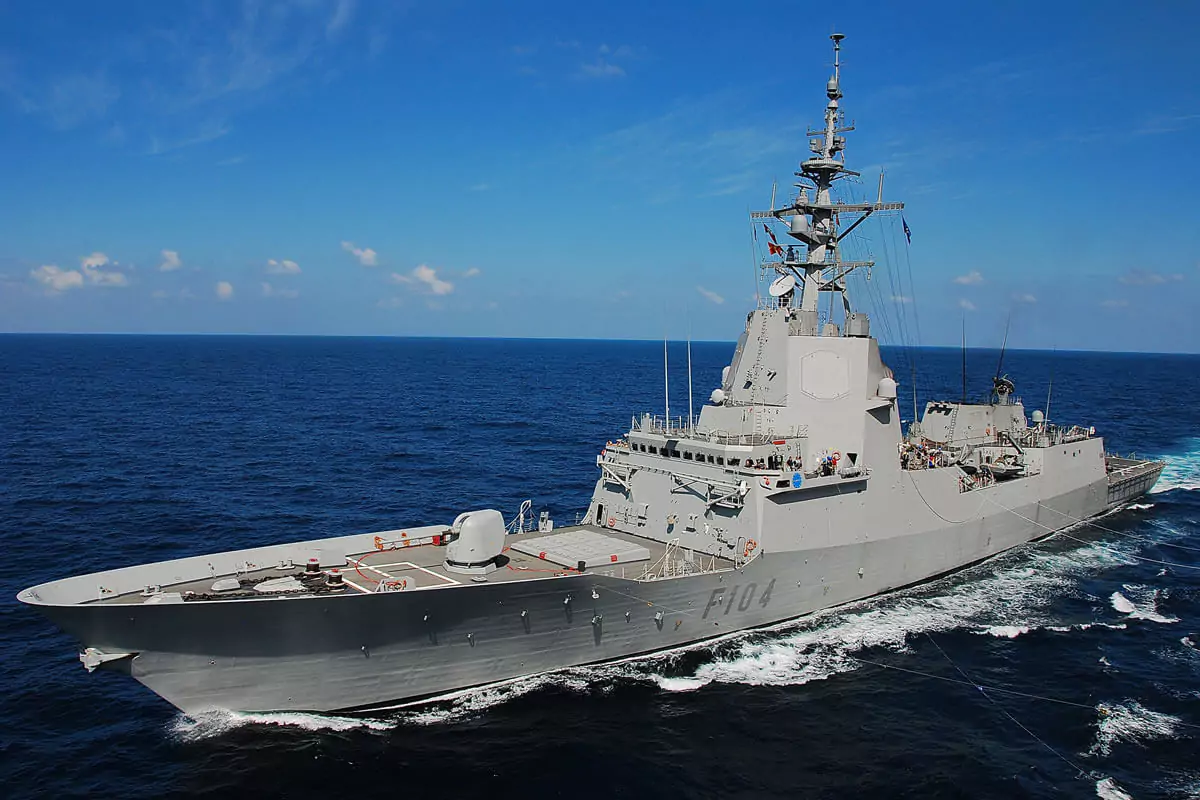

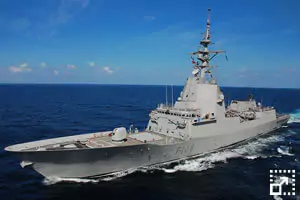

F104	Méndez Núñez	16.05.2003	12.11.2004	21.03.2006	AAW/SuW	Spanish Navy
F105	Cristóbal Colón	29.06.2007	05.11.2010	23.10.2012	AAW/SuW	Spanish Navy
F106	Juan de Austria				AAW/SuW	Spanish Navy	Cancelled
