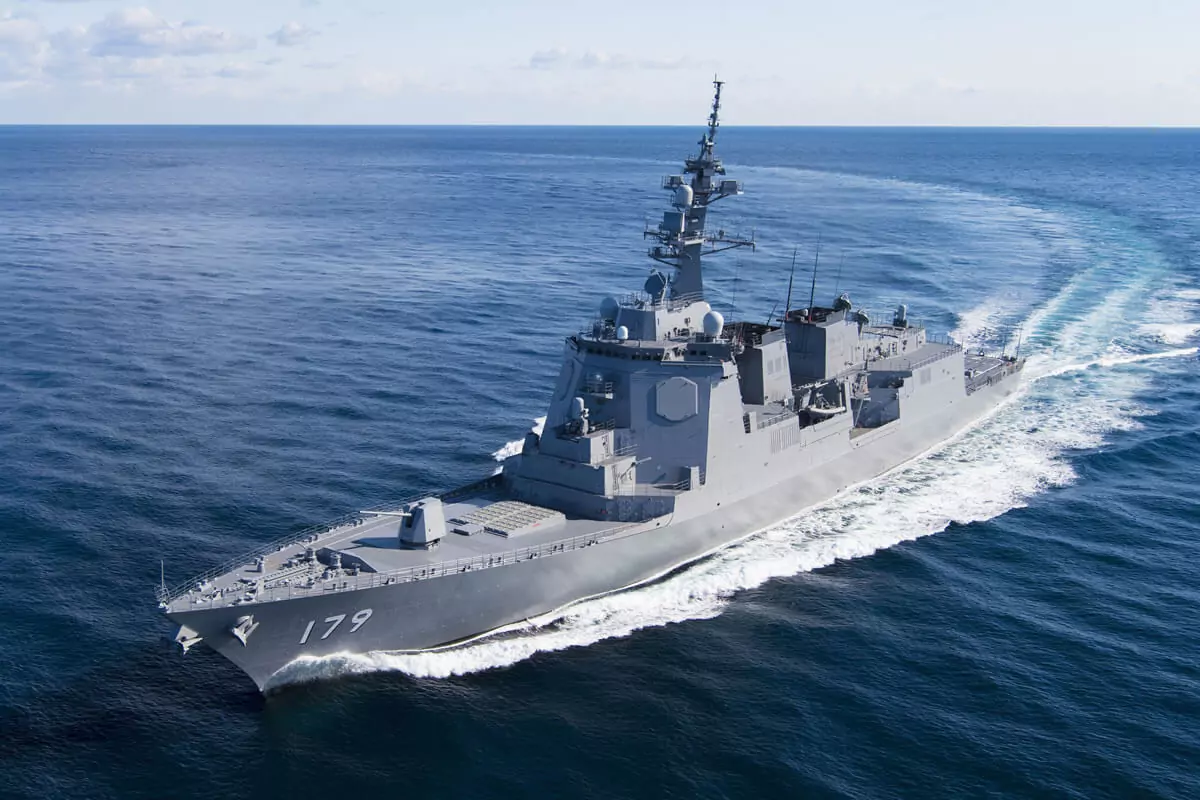

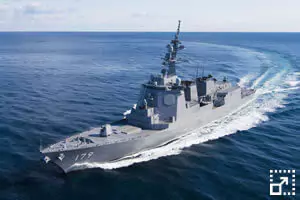

Bei den japanischen Lenkwaffenzerstörer der Atago Klasse handelt es sich um große Kriegsschiffe mit starken Luftraumverteidigungsfähigkeiten. Sie sind eine vergrößerte und verbesserte Version der Kongou Klasse (einer japanischen Version der Arleigh Burke Klasse).

Die Hauptaufgabe der Zerstörer ist die Flugabwehr für einen Flottenverband und können auch als Flottenkommandozentralen fungieren.

Die Schiffe sind mit dem Aegis Kampfsystem ausgestattet. Dies macht sie zu einem wichtigen Bestandteil innerhalb von der U.S. Navy geführten Flottenverbänden, da sie unkompliziert und nutzbringend in den Schutz von Trägerkampfgruppen, amphibischen Operationen oder Handelsschiffskonvois eingebunden werden können.

Darüber hinaus verfügen sie über das Aegis Ballistic Missile Defense (Aegis BMD) System, das zur Abwehr von ballistischen Raketen die an Bord befindlichen SM-3 Block IIA (RIM-161D) einsetzt.

Die Zerstörer haben einen Hangar für einen Hubschrauber vom Typ Mitsubishi SH-60J oder SH-60K Seahawk. Dieser wird für Such- und Rettungseinsätze, Versorgungseinsätze oder wenn entsprechend ausgerüstet, für die U-Boot-Abwehr über große Entfernungen eingesetzt.

Bewaffnung

1 x	127 mm Lightweight Naval Gun L/54 Mk 45 Mod 4
1 x	Vertical Launching System (VLS) Mk 41 Mod 0 with 64 cells (vorne) • Surface-to-air Missile (SAM) RIM-66M-5 SM-2MR Block IIIB (range 167 km) • Surface-to-air Missile (SAM) RIM-156A SM-2ER Block IV (range 240 km) • Surface-to-air Missile (SAM) RIM-174B SM-6 Block IA (range 500 km) • Surface-to-air Missile (SAM) RIM-162 Mk 41 Evolved Sea Sparrow (range 50 km) • Anti-ballistic Missile (ABM) RIM-161D SM-3 Block IIA (range 1.200 km) • Anti-submarine Missile (ASuM) RUM-139 VL-ASROC (range 22 km)
1 x	Vertical Launching System (VLS) Mk 41 Mod 0 with 32 cells (achtern) • Surface-to-air Missile (SAM) RIM-66M-5 SM-2MR Block IIIB (range 167 km) • Surface-to-air Missile (SAM) RIM-156A SM-2ER Block IV (range 240 km) • Surface-to-air Missile (SAM) RIM-174B SM-6 Block IA (range 500 km) • Surface-to-air Missile (SAM) RIM-162 Mk 41 Evolved Sea Sparrow (range 50 km) • Anti-ballistic Missile (ABM) RIM-161D SM-3 Block IIA (range 1.200 km) • Anti-submarine Missile (ASuM) RUM-139 VL-ASROC (range 22 km)
2 x	Guided Missile Launching System (GMLS) Mk 141 each with 4 canister • Surface-to-surface Missile (SSM) Type 90 (range 200 km)
2 x	Close-in Weapon System (CIWS) Mk 15 Phalanx 1B • Gatling Autocanon 6 x 20 mm M61A1 Vulcan (range 3,5 km)
2 x	Torpedo Launching System (TLS) HOS-302A each with 3 tubes • Torpedo Mk 46 • Torpedo Type 73

Sensoren

AN/SPY-1D(V)	3D PESA Multi Function Radar (MFR)	S-Band
AN/SPR-9B	Surface Surveillance & Tracking Radar	X-Band
AN/SPG-62	Fire Control Radar (FCR) for Aegis Combat System	X-Band
AN/SQS-53C	Bow-mounted Sonar (BMS)
AN/SQR-20	Multi Function Towed Array (MFTA) 1st unit
OQR-2D-1	Tactical Towed Array Sonar System (TACTASS) 2nd unit

Führungs- und elektronische Kampfführungssysteme

Aegis	Aegis Combat System (ACS), Baseline 9
Aegis BMD	Aegis Ballistic Missile Defense System (ABMD), Baseline 5
AN/SQQ-89	Combat Management System (CMS)
Mk 160	Fire Control System (FCS) for main Gun L/54 Mk 45
NOLQ-2	Electronic Countermeasures System (ECM)
NORA-1	SATCOM
NORA-2	SATCOM (ECM)

Abwehrsysteme

Mk 36 SRBOC	Decoy Launching System (DLS)
Type 4	Towed anti-torpedo Decoy

Allgemeine Informationen

Entwurfsland	Japan
Bauwerft	Mitsubishi Heavy Industries Nagasaki, Japan
Bauzeitraum	2004 - 2008
Stapellauf Typschiff	24.08.2005
Indienststellung	2007 - 2008
Geplant	2
Fertiggestellt	2
Aktiv	2
Schiffsklasse	Lenkwaffenzerstörer (DDG)
Einsatzbereich	Anti-Air Warfare (AAW) Anti-Submarine Warfare (ASW) Surface Warfare (SuW)
Stückpreis	ca. € 1,36 Mrd ($ 1,48 Mrd)

Technische Daten

Breite	21,00 m (68.90 ft)
Länge	165,00 m (541.34 ft)
Tiefgang	6,10 m (20.01 ft)
Verdrängung	10.000 t (9,842 L/T)
Marschfahrt	2 x Gasturbinen • General Electric LM2500 • 16-stufiger Verdichter • 25.060 kW (34.072 PS)
Leistung insgesamt	50.120 kW (68.144 PS)
Höchstfahrt	4 x Gasturbinen • General Electric LM2500 • 16-stufiger Verdichter • 25.060 kW (34.072 PS)
Leistung insgesamt	100.240 kw (136.288 PS)
Antriebsart	2 x Wellen / Propeller
Antriebskonzept	COGAG (Combined Gas and Gas)
Geschwindigkeit	30 kn / 55,6 km/h (34.5 mph)
Reichweite	6.000 sm / 11.112 km (6,905 mi)
Schiffsbesatzung	300
Flugpersonal	10
Flugdeck / Hanger	ja / ja
Hubschrauber	1 x SH-60J oder SH-60K Seahawk

Einheiten

Hull No	Name	Laid down	Launched	In service	Responsibility	Country
177	Atago	05.04.2004	24.08.2005	15.03.2007	AAW/ASW/SuW	Japan Maritime SDF
178	Ashigara	06.04.2005	30.08.2006	13.03.2008	AAW/ASW/SuW	Japan Maritime SDF
