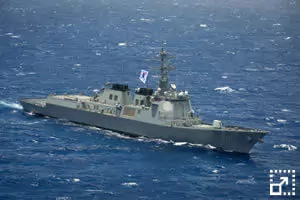

Sejong the Great

Sejong the Great

Die Lenkwaffenzerstörer der Sejong the Great Klasse gehören zu den modernsten und schlagkräftigsten Kriegsschiffen der Welt. Sie wurden im Rahmen des KDX-III-Programms entwickelt, das die südkoreanische Marine mit einem Zerstörer von Weltklasse ausstatten sollte, der in der Lage ist, praktisch jeder Bedrohung auf See, an Land und in der Luft zu begegnen.

Das Design dieser Schiffe wurde von den amerikanischen Lenkwaffenzerstörern der Arleigh Burke Klasse beeinflusst und weist auch zahlreiche gemeinsame Komponenten und Systeme auf. Dennoch haben die südkoreanischen Zerstörer eine weitgehend eigene Konstruktion und Zusammensetzung. Außerdem sind die Schiffe mit einer Verdrängung von etwa 12.000 Tonnen (was diese Schiffe praktisch zu Kreuzern macht) wesentlich schwerer.

Die Waffen, Sensoren, Feuerleiteinrichtungen, der Antrieb und andere Systeme sind vollautomatisch und über das Aegis Kampfsystem miteinander vernetzt und die Bewaffnung der Zerstörer ist außergewöhnlich.

Die Schiffe des Batch II werden zusätzlich mit dem Aegis Ballistic Missile Defense (Aegis BMD) System ausgerüstet, das zur Abwehr von ballistischen Raketen die an Bord befindlichen SM-3 Block IIA (RIM-161D) einsetzt.

Die Zerstörer haben einen Hangar für zwei Hubschrauber vom Typ Westland Super Lynx oder Sikorsky SH-60F Seahawk. Diese werden für Such- und Rettungseinsätze, Versorgungseinsätze oder wenn entsprechend ausgerüstet, für die U-Boot-Abwehr über große Entfernungen eingesetzt.

Bewaffnung Batch I

1 x	127 mm Lightweight Naval Gun L/62 Mk 45 Mod 4
1 x	Vertical Launching System (VLS) Mk 41 with 48 cells (vorne) • Surface-to-air Missile (SAM) RIM-66M-5 SM-2MR Block IIIB (range 167 km)
1 x	Vertical Launching System (VLS) Mk 41 with 32 cells (achtern) • Surface-to-air Missile (SAM) RIM-66M-5 SM-2MR Block IIIB (range 167 km)
1 x	Vertical Launching System (VLS) K-VLS I with 48 cells (achtern) • Anti-submarine Missile (ASuM) K745A1 Red Shark (range 19 km) • Surface-to-air Missile (SAM) KM-SAM Iron Hawk (range 50 km) • Surface-to-air Missile (SAM) K-SAAM (range 20 km) • Land-attack Missile (LAM) Hyunmoo-3B (range 1.000 km)
4 x	Guided Missile Launching System (GMLS) each with 4 canister • Surface-to-surface Missile (SSM) SSM-700K Haeseong (range 180 km)
1 x	Guided Missile Launching System (GMLS) Mk 49 Mod 3 each with 4 canister • Surface-to-air Missile (SAM) RIM-116 Rolling Airframe Missile (RAM)
1 x	Close-in Weapon System (CIWS) Goalkeeper (range 1,5 km) • Gatling Autocanon 6 x 30 mm GAU-8/A
2 x	Torpedo Launching System (TLS) Mk 32 Mod 5 each with 3 tubes • Torpedo K745 Blue Shark

Bewaffnung Batch II

1 x	127 mm Lightweight Naval Gun L/62 Mk 45 Mod 4
1 x	Vertical Launching System (VLS) Mk 41 with 48 cells (vorne) • Surface-to-air Missile (SAM) RIM-66M-5 SM-2MR Block IIIB (range 167 km) • Surface-to-air Missile (SAM) RIM-174B SM-6 Block IA (range 500 km) • Anti-ballistic Missile (ABM) RIM-161D SM-3 Block IIA (range 1.200 km)
1 x	Vertical Launching System (VLS) K-VLS I with 16 cells (achtern) • Surface-to-air Missile (SAM) KM-SAM Iron Hawk (range 50 km) • Surface-to-air Missile (SAM) K-SAAM (range 20 km) • Anti-submarine Missile (ASuM) K745A1 Red Shark (range 19 km) • Land-attack Missile (LAM) Hyunmoo-3B (range 1.000 km)
1 x	Vertical Launching System (VLS) K-VLS II with 24 cells (achtern) • Surface-to-air Missile (SAM) L-SAM (range 120 km) • Short-range ballistic Missile (SRBM) Hyunmoo-4-2 (range 800 km)
2 x	Guided Missile Launching System (GMLS) each with 4 canistern • Surface-to-surface Missile (SSM) SSM-700K Haeseong (range 180 km)
2 x	Close-in Weapon System (CIWS) Mk 15 Phalanx 1B • Gatling Autocanon 6 x 20 mm M61A1 Vulcan (range 3,5 km)
2 x	Torpedo Launching System (TLS) Mk 32 Mod 5 each with 3 tubes • Torpedo K745 Blue Shark

Sensoren Batch I & Batch II

AN/SPY-1D(V)	3D PESA Multi Function Radar (MFR)	S-Band
AN/SPG-62	Fire Control Radar (FCR)	X-Band
VAMPIR NG	InfraRed Search and Track (IRST)
DSQS-21BZ-M	Hull-mounted Sonar (HMS)
SQR-220K	Towed Array Sonar System (TASS)

Führungs- und elektronische Kampfführungssysteme Batch I

Aegis	Aegis Combat System (ACS), Baseline 7
SLQ-200K	Electronic Warfare System (EW)

Führungs- und elektronische Kampfführungssysteme Batch II

Aegis	Aegis Combat System (ACS), Baseline 9
Aegis BMD	Aegis Ballistic Missile Defense System (ABMD)
SLQ-200K	Electronic Warfare (EW) System

Allgemeine Informationen

Entwurfsland	Südkorea
Bauwerft	Hyundai Heavy Industries Co., Ltd. Ulsan, South Korea
Bauzeitraum	2007 - heute
Stapellauf Typschiff	25. Mai 2007
Indienststellung	2008 - heute
Geplant	6 (3 Batch I, 3 Batch II)
Fertiggestellt	3 Batch I 1 Batch II
Aktiv	4
im Bau	2 Batch II
Schiffsklasse	Lenkwaffenzerstörer (DDG)
Einsatzbereich	Anti-Air Warfare (AAW) Anti-Submarine Warfare (ASW) Land Attack (LA) Surface Warfare (SuW)
Stückpreis	ca. € 843 Mio ($ 923 Mio)

Technische Daten

Breite	21,40 m (70.21 ft)
Länge	166,00 m (544.62 ft)
Tiefgang	6,25 m (20.51 ft)
Verdrängung	12.000 t (11,8105 L/T)
Marschfahrt	2 x Gasturbinen • General Electric LM2500 • 16-stufiger Verdichter • 25.060 kW (34.072 PS)
Leistung insgesamt	50.120 kW (68.144 PS)
Höchstfahrt	4 x Gasturbinen • General Electric LM2500 • 16-stufiger Verdichter • 25.060 kW (34.072 PS)
Leistung insgesamt	100.240 kw (136.288 PS)
Antriebsart	2 x Wellen / Propeller
Antriebskonzept	COGAG (Combined Gas and Gas)
Geschwindigkeit	30 kn / 55,6 km/h (34.5 mph)
Reichweite	5.508 sm / 10.200 km (6,338 mi)
Schiffsbesatzung	300
Flugpersonal	13
Flugdeck / Hanger	ja / ja
Hubschrauber	2 x Super Lynx oder SH-60F Seahawk

Einheiten Batch I

Hull No	Name	Laid down	Launched	In service	Responsibility	Country

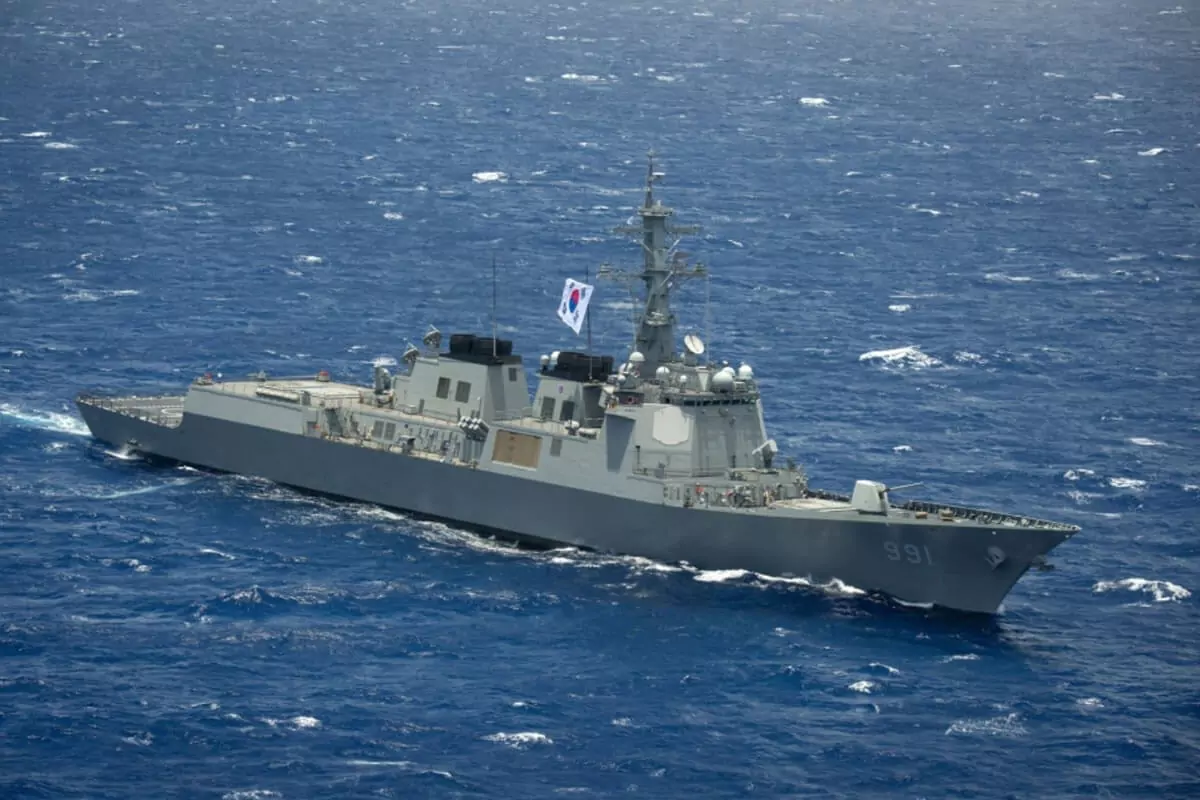

991	Sejong The Great		25.05.2007	22.12.2008	AAW/ASW/LA/SuW	Republic of Korea Navy
992	Yulgok Yi I		14.11.2008	31.08.2010	AAW/ASW/LA/SuW	Republic of Korea Navy
993	Seoae Ryu Seong-ryong		24.03.2011	30.08.2012	AAW/ASW/LA/SuW	Republic of Korea Navy

Einheiten Batch II

Hull No	Name	Laid down	Launched	In service	Responsibility	Country
995	Jeongjo the Great	05.10.2021	28.07.2022	27.11.2024	AAW/ASW/LA/SuW	Republic of Korea Navy
996					AAW/ASW/LA/SuW	Republic of Korea Navy
997					AAW/ASW/LA/SuW	Republic of Korea Navy
